ZT-HY175DGWD无线随钻测量系统，用于高温高压钻井工程中井眼轨迹参数的实时测量和传输。与普通ZT-MWD系统相比，ZT-HY175DGWD系统不仅能够测量普通MWD的全部参数，而且能够适应更高的井下温度和压力，与同类型进口产品完全兼容。井下系统主要包括高温脉冲器模块、传输模块、测斜模块、伽马模块。
产品介绍
高温脉冲器
l 涡轮发电功能：转子在立管中泥浆的冲刷下高速旋转，驱动脉冲器内部的电流感应装置产生电能，供井下仪器使用；
l 正脉冲压力波传输： 通过顶部推杆的伸缩，改变立管中的泥浆压力，实现信号的无线传输。
传输模块
l 正脉冲数据编码功能，产生曼彻斯特编码控制脉冲发生器，支持0.5-3.0 bit/s的速率,支持三种不同速率的切换。
l 用户自定义参数序列功能。根据现场使用要求，采用更灵活的方式对测量参数进行组合，在钻井过程中更多地传输用户最关心的数据，提高作业效率；
l 井下仪器测量数据存储功能。
测斜模块
l 井眼轨迹测量功能。内部含有三轴加速度计传感器、三轴磁通门传感器、温度传感器。采用美国175℃高性能处理器，经过先进的数学模型，自动进行温度补偿并l 消除高温对测量精度的影响，准确计算出井斜、方位、工具面（磁性和重力）等参数。
l 工具面角差自动测量和修正功能，避免人工测量的误差。
伽马模块
l 采用3组盖革米勒管测量自然伽马射线，自动计算综合伽马曲线；
l 电路采用1553总线接口，自动管理高压电源，实现超低功耗；
地面数据处理系统
l 实时数据处理功能。采用高速数据采集卡获取压力传感器数据，提供给计算机完成分析运算处理。采用单总线1553通讯卡，实现仪器通讯。
l 安全防爆功能。 井口的全部传感器以及司钻显示器，都经过安全栅隔离供电和通讯， 符合油田现场作业要求。
l 涡轮发电功能：转子在立管中泥浆的冲刷下高速旋转，驱动脉冲器内部的电流感应装置产生电能，供井下仪器使用；
l 正脉冲压力波传输： 通过顶部推杆的伸缩，改变立管中的泥浆压力，实现信号的无线传输。
传输模块
l 正脉冲数据编码功能，产生曼彻斯特编码控制脉冲发生器，支持0.5-3.0 bit/s的速率,支持三种不同速率的切换。
l 用户自定义参数序列功能。根据现场使用要求，采用更灵活的方式对测量参数进行组合，在钻井过程中更多地传输用户最关心的数据，提高作业效率；
l 井下仪器测量数据存储功能。
测斜模块
l 井眼轨迹测量功能。内部含有三轴加速度计传感器、三轴磁通门传感器、温度传感器。采用美国175℃高性能处理器，经过先进的数学模型，自动进行温度补偿并l 消除高温对测量精度的影响，准确计算出井斜、方位、工具面（磁性和重力）等参数。
l 工具面角差自动测量和修正功能，避免人工测量的误差。
伽马模块
l 采用3组盖革米勒管测量自然伽马射线，自动计算综合伽马曲线；
l 电路采用1553总线接口，自动管理高压电源，实现超低功耗；
地面数据处理系统
l 实时数据处理功能。采用高速数据采集卡获取压力传感器数据，提供给计算机完成分析运算处理。采用单总线1553通讯卡，实现仪器通讯。
l 安全防爆功能。 井口的全部传感器以及司钻显示器，都经过安全栅隔离供电和通讯， 符合油田现场作业要求。

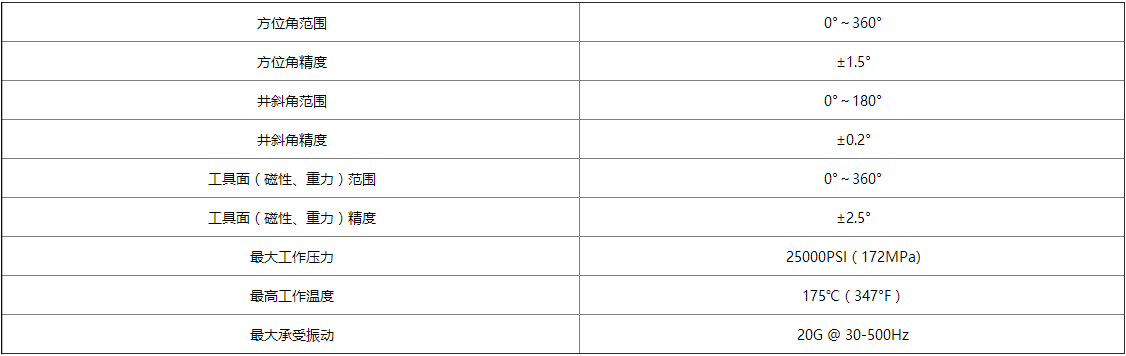

产品参数
